Фильтр-пресс — это промышленная машина для разделения твердой и жидкой фаз, которая использует давление для удаления жидкости из суспензии, сохраняя при этом твердые частицы внутри ряда фильтрующих камер. Он широко используется в очистке сточных вод, горнодобывающей, химической, металлургической, пищевой, фармацевтической и многих других отраслях промышленности, где требуется эффективное обезвоживание или восстановление продукта.
Хотя основная идея проста, фильтр-пресс — это нечто большее, чем просто машина, выжимающая воду из осадка. Его производительность зависит от взаимодействия между фильтрующими пластинами, фильтровальной тканью, давления подачи, характеристик суспензии, площади фильтрации, глубины камеры, рабочего цикла и других условий процесса.
В процессе работы пульпа перекачивается в камеры, образованные между фильтрующими пластинами. Жидкая фаза проходит через фильтровальную ткань и дренажные каналы в виде фильтрата, а взвешенные вещества остаются внутри камер и постепенно образуют фильтровальную корку. По мере того, как осадок становится толще, сопротивление фильтрации увеличивается, а скорость потока фильтрата обычно снижается.
Этот процесс фильтрации под давлением может производить относительно сухие фильтрационные осадки, извлекать жидкость, пригодной для повторного использования, уменьшать объем осадка и улучшать последующую обработку материалов.
В этом руководстве объясняется, что такое фильтр-пресс, как он работает, его основные компоненты, различные типы фильтр-прессов, распространенные промышленные применения и наиболее важные факторы, которые следует учитывать при выборе фильтр-пресса.
Что такое фильтр-пресс?
Фильтр-пресс – это система напорной фильтрации периодического действия, предназначенная для отделения взвешенных твердых частиц от жидкостей.

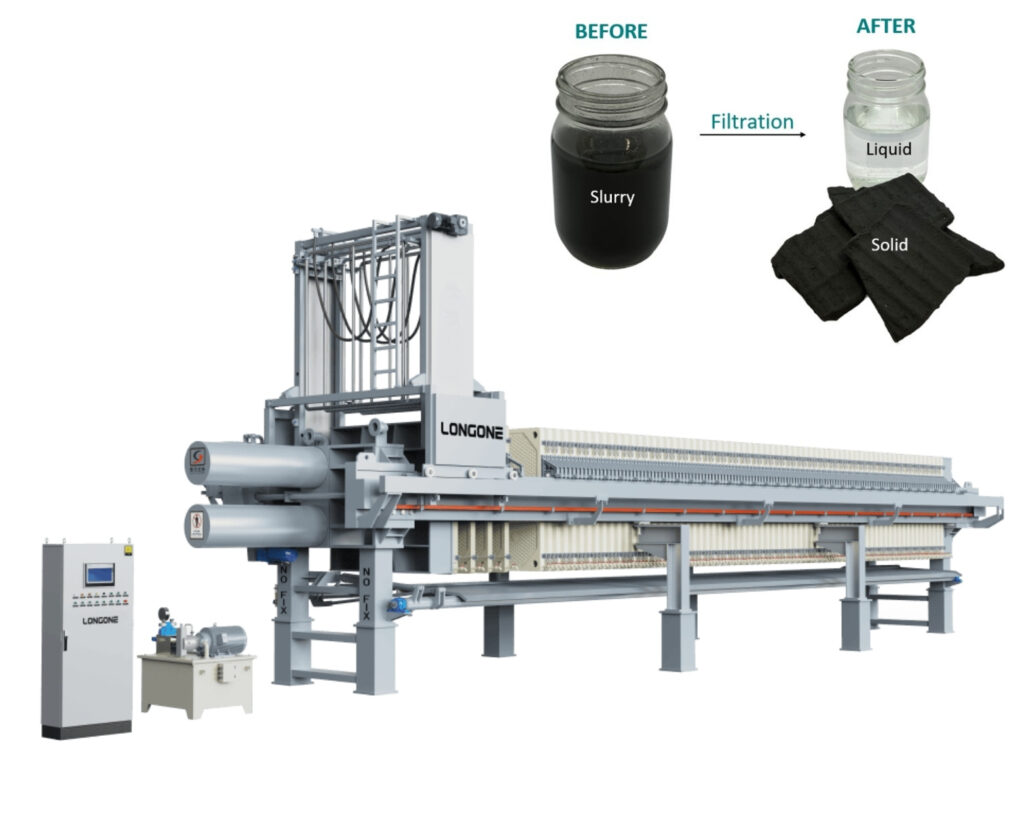

Материал, поступающий в фильтр-пресс, обычно называется суспензией. Шлам может содержать осадок сточных вод, минеральные частицы, химические осадки, гидроксиды металлов, пигменты, пищевые продукты, фармацевтические материалы или многие другие взвешенные твердые вещества.
Фильтр-пресс разделяет эту суспензию на два основных продукта:
- Фильтровальный пирог: Твердый материал задерживается внутри фильтрующих камер.
- Фильтрат: Жидкость, которая проходит через фильтровальную ткань и выходит из машины.
Основное отличие фильтр-пресса от многих других технологий фильтрации заключается в том, что фильтр-пресс использует относительно высокое давление для проталкивания жидкости через фильтрующую среду.
По мере увеличения давления и накопления твердых частиц внутри каждой камеры начинает образовываться плотный осадок. Этот фильтрационный осадок постепенно становится дополнительным фильтрующим слоем. Мелкие частицы, которые могут первоначально приблизиться к фильтровальной ткани, все больше захватываются растущей структурой кека.
Из-за этого процесса поведение фильтрации меняется на протяжении каждого цикла.
В начале фильтрации поток фильтрата может быть относительно высоким, поскольку камеры содержат мало твердого материала. По мере утолщения осадка сопротивление потоку жидкости увеличивается. Со временем камеры заполняются, и дальнейшая фильтрация становится неэффективной.
Затем пресс открывают и скопившийся на фильтре осадок выгружают.
Это делает фильтр-пресс периодической фильтрационной машиной, а не полностью непрерывной системой разделения. Однако современные автоматические фильтр-прессы позволяют автоматизировать открытие тарелок, выгрузку кека, промывку фильтровальной ткани и другие операции, значительно сокращая ручной труд.
Для промышленных пользователей целью фильтр-пресса является не просто отделение твердых частиц от воды. В зависимости от процесса основной целью может быть:
- Производство сухого и транспортабельного осадка на фильтре.
- Извлеките ценные твердые вещества
- Восстановление ценного фильтрата
- Уменьшить объем вывоза осадка
- Повторное использование технической воды
- Улучшите чистоту продукта
- Снижение затрат на сушку на последующих этапах
- Соответствовать требованиям по выбросам в окружающую среду
Поэтому понимание фактической цели фильтрации является первым шагом в выборе правильного фильтр-пресса.
Каковы основные части фильтр-пресса?

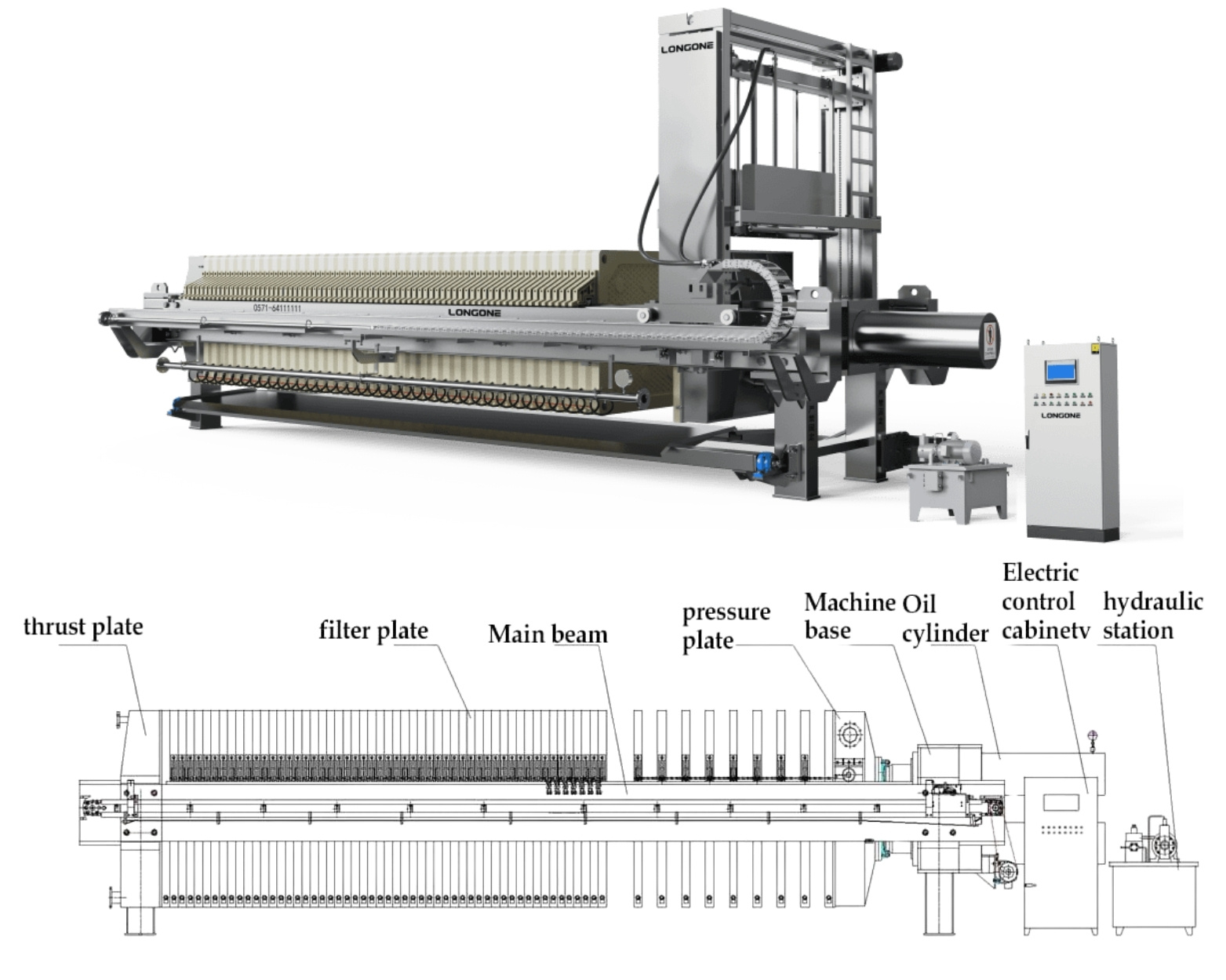

А фильтр-пресс содержит несколько важных компонентов которые работают вместе во время каждого цикла фильтрации. Их конструкция, материал и состояние напрямую влияют на эффективность фильтрации и надежность оборудования.
Фильтровальные пластины
Фильтровальные пластины являются одними из наиболее важных компонентов фильтр-пресса.
Когда пластины прижаты друг к другу, углубления между соседними пластинами образуют фильтрационные камеры. Эти камеры принимают суспензию и создают пространство для образования фильтрационной корки.
Фильтровальные пластины также содержат внутренние дренажные каналы, которые позволяют фильтрату стекать после прохождения через фильтровальную ткань.
В зависимости от применения фильтрующие пластины могут быть изготовлены из таких материалов, как полипропилен, нержавеющая сталь или другие химически стойкие материалы.
Выбор пластины зависит от таких факторов, как:
- Рабочее давление
- Шламовая химия
- Температура
- Требуемая площадь фильтрации
- Толщина торта
- Механическая прочность
- Коррозионная стойкость
Конструкция пластин оказывает большое влияние на фильтрующую способность и образование осадка.
Фильтровальная ткань
Фильтровальная ткань представляет собой фактическую фильтрующую среду, которая отделяет твердые частицы от жидкости.
Каждая фильтровальная пластина обычно покрыта тщательно подобранной фильтровальной тканью. Когда суспензия попадает в камеру, жидкость проходит через поры ткани, а твердые частицы задерживаются.
Различные материалы фильтровальной ткани и структура переплетения обеспечивают разные уровни проницаемости, удержания частиц, химической стойкости и способности отделять осадок.
Обычные материалы фильтровальной ткани включают полипропилен, полиэстер, нейлон и другие синтетические волокна.
Очень важно выбрать правильную ткань, поскольку слишком открытая ткань может привести к попаданию в фильтрат чрезмерного количества твердых частиц, а слишком плотная ткань может увеличить сопротивление фильтрации и увеличить время цикла.
Рамка
Рама поддерживает весь пакет фильтрующих пластин и выдерживает высокие механические силы, возникающие во время фильтрации.
Типичная рама фильтр-пресса включает в себя фиксированную головку, подвижную головку, боковые балки, гидравлическую систему закрытия и опорную конструкцию.
Поскольку фильтрация может происходить под значительным давлением, прочность и выравнивание рамы имеют решающее значение для безопасной и стабильной работы.
Гидравлическая система закрытия
Прежде чем суспензия попадет в пресс, фильтрующие пластины должны быть плотно сжаты между собой.
Гидравлический цилиндр обычно перемещает подвижную головку и прилагает достаточное закрывающее усилие, чтобы предотвратить разделение пластин во время фильтрации.
Требуемая сила закрытия зависит от размера пластины, давления фильтрации и конфигурации машины.
Питательный насос
Подающий насос перекачивает суспензию в фильтр-пресс.
Выбор насоса особенно важен, поскольку давление подачи и скорость потока изменяются на протяжении всего цикла фильтрации.
В начале фильтрации система обычно требует относительно высокого расхода. По мере образования фильтрационной корки сопротивление фильтрации увеличивается и необходимое давление возрастает.
Поэтому насос должен соответствовать гидравлическим характеристикам процесса фильтрации.
Трубопроводы, клапаны и система сбора фильтрата
Трубопроводы и клапаны управляют подачей суспензии, сливом фильтрата, промывочной водой, сжатым воздухом, мембранным сжимающим средством и другими технологическими потоками.
Фильтрат, выходящий из отдельных тарелок, собирается и направляется на хранение, очистку, переработку или дальнейшую переработку.
Для агрессивных применений трубопроводы и клапаны также должны выбираться в соответствии с химическими характеристиками суспензии и фильтрата.
Как работает фильтр-пресс?
Понять, как работает фильтр-пресс, проще, если полный цикл фильтрации разделить на несколько этапов.
Закрытие пластины
Перед началом фильтрации гидравлическая система закрывает пакет пластин.
Фильтровальные пластины плотно прижимаются друг к другу, образуя герметичные фильтрационные камеры. Необходимо поддерживать достаточную закрывающую силу, чтобы выдерживать внутреннее давление суспензии.
Подача навозной жижи
Подающий насос подает суспензию в фильтр-пресс через входное отверстие.
Затем суспензия проходит через внутренние отверстия и распределяется по камерам между фильтрующими пластинами.
На ранней стадии фильтрации камеры содержат в основном жидкую суспензию, и сопротивление фильтрации относительно низкое.
Начальная фильтрация
Давление выталкивает жидкую фазу через фильтровальную ткань.
Взвешенные вещества, размеры которых превышают размеры эффективных фильтрующих отверстий, задерживаются на поверхности полотна, а жидкость проходит сквозь полотно и попадает в дренажные каналы внутри фильтрующих пластин.
Жидкость покидает фильтр-пресс в виде фильтрата.
Первоначально фильтрат может содержать очень мелкие частицы, пока не начнет образовываться стабильный слой осадка.
Формирование фильтрационной корки
По мере того, как в пресс поступает больше суспензии, оставшиеся твердые частицы скапливаются на фильтровальной ткани.
Этот растущий слой становится фильтрационной коркой.
Важным принципом работы фильтр-пресса является то, что осадок на фильтре постепенно становится частью фильтрующей среды.
По мере увеличения толщины корки более мелкие частицы могут улавливаться более эффективно. Однако при этом осадок создает дополнительное сопротивление потоку жидкости.
В результате поток фильтрата обычно уменьшается по мере прохождения цикла фильтрации.
Повышение давления
Подающий насос продолжает подавать суспензию, в то время как сопротивление фильтрации увеличивается.
Давление постепенно нарастает до тех пор, пока камеры не заполнятся по существу твердыми частицами или не будут достигнуты целевые условия фильтрации.
Операторы или системы автоматического управления могут определить завершение цикла в зависимости от давления, скорости потока фильтрата, времени фильтрации, состояния осадка или комбинации этих факторов.
Простое увеличение давления не всегда повышает производительность. Чрезмерное давление может сжать некоторые типы кека до такой степени, что проницаемость значительно уменьшится, что приведет к увеличению времени фильтрации.
Поэтому наилучшее рабочее давление зависит от характеристик суспензии и цели фильтрации.
Дополнительное мембранное сжатие
В мембранном фильтр-прессе после начального процесса формирования осадка может быть проведена дополнительная стадия отжима.
Гибкие мембранные пластины расширяются с помощью воды или сжатого воздуха и оказывают дополнительное давление непосредственно на осадок на фильтре.
Это позволит удалить лишнюю жидкость из кекса и снизить конечную влажность кекса.
Мембранное отжима особенно полезно, когда снижение влажности кека может снизить затраты на транспортировку, утилизацию или термическую сушку.
Выгрузка торта
После завершения фильтрации подача суспензии прекращается и внутреннее давление сбрасывается.
Гидравлическая система закрытия втягивается, позволяя фильтрующим пластинам отделиться.
Фильтровальные осадки затем выпадают между тарелками.
В ручных фильтр-прессах операторам может потребоваться перемещать пластины по отдельности. В автоматических фильтр-прессах устройства перемещения тарелок могут автоматически открывать тарелки и выгружать осадок.
После выгрузки кека фильтр-пресс снова закрывается и начинается следующий цикл фильтрации.
Каковы различные типы фильтр-прессов?
Различные процессы фильтрации требуют разных конфигураций фильтр-прессов.
Понимание основных типов может помочь пользователям выбрать оборудование, которое лучше соответствует их производственным требованиям.
Камерный фильтр-пресс
Камерный фильтр-пресс, также известный как фильтр-пресс с утопленной камерой, является одной из наиболее часто используемых конструкций.
Каждая фильтровальная пластина содержит углубленную область. Когда две пластины прижимаются друг к другу, эти углубленные секции создают камеру, в которой образуется фильтровальная корка.
Камерные фильтр-прессы широко используются для:
- Осадок сточных вод
- Горный раствор
- Химические осадки
- Гидроксиды металлов
- Промышленный технологический шлам
Они обеспечивают относительно простую конструкцию, надежную работу и хорошие характеристики обезвоживания.
Пластинчатый и рамный фильтр-пресс
Традиционный пластинчатый и рамный фильтр-пресс чередует плоские пластины и отдельные рамы.
Рамы создают пространство, где образуется осадок, а пластины поддерживают фильтровальную ткань и обеспечивают дренаж.
Хотя прессы с утопленной камерой в настоящее время более распространены во многих отраслях тяжелой промышленности, системы пластин и рам по-прежнему могут быть полезны там, где важны гибкость процесса, промывка осадка или специальные требования к фильтрации.

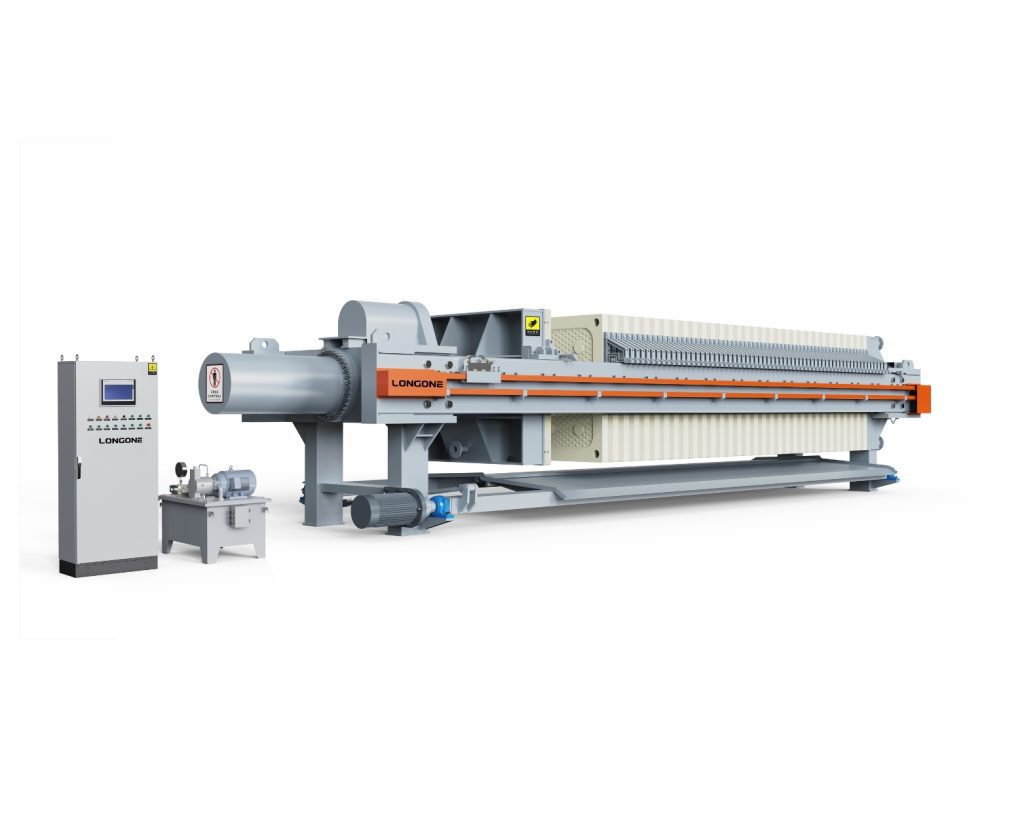

Мембранный фильтр-пресс
Мембранный фильтр-пресс включает гибкие мембраны в отдельные или все фильтрующие пластины.
После заполнения камер мембраны расширяются и физически сжимают осадок.
Потенциальные преимущества включают в себя:
- Снижение влажности кека
- Более короткие циклы фильтрации в некоторых приложениях
- Более постоянная толщина торта
- Снижение требований к последующей сушке
- Улучшенная производительность стирки в выбранных процессах
Стоимость дополнительного оборудования следует сопоставлять с потенциальной экономией на удалении осадка, транспортировке, сушке и общей эффективности производства.

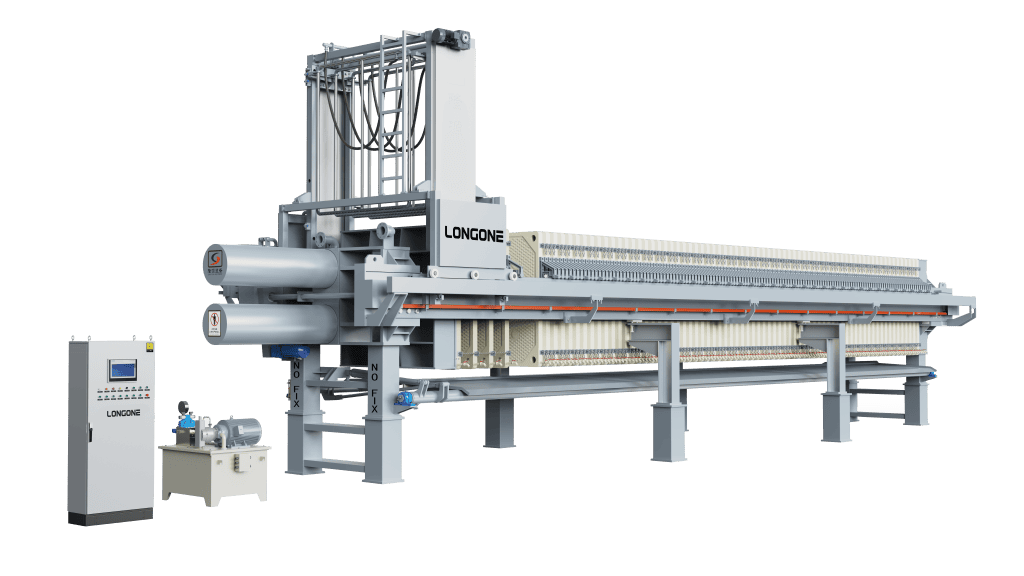

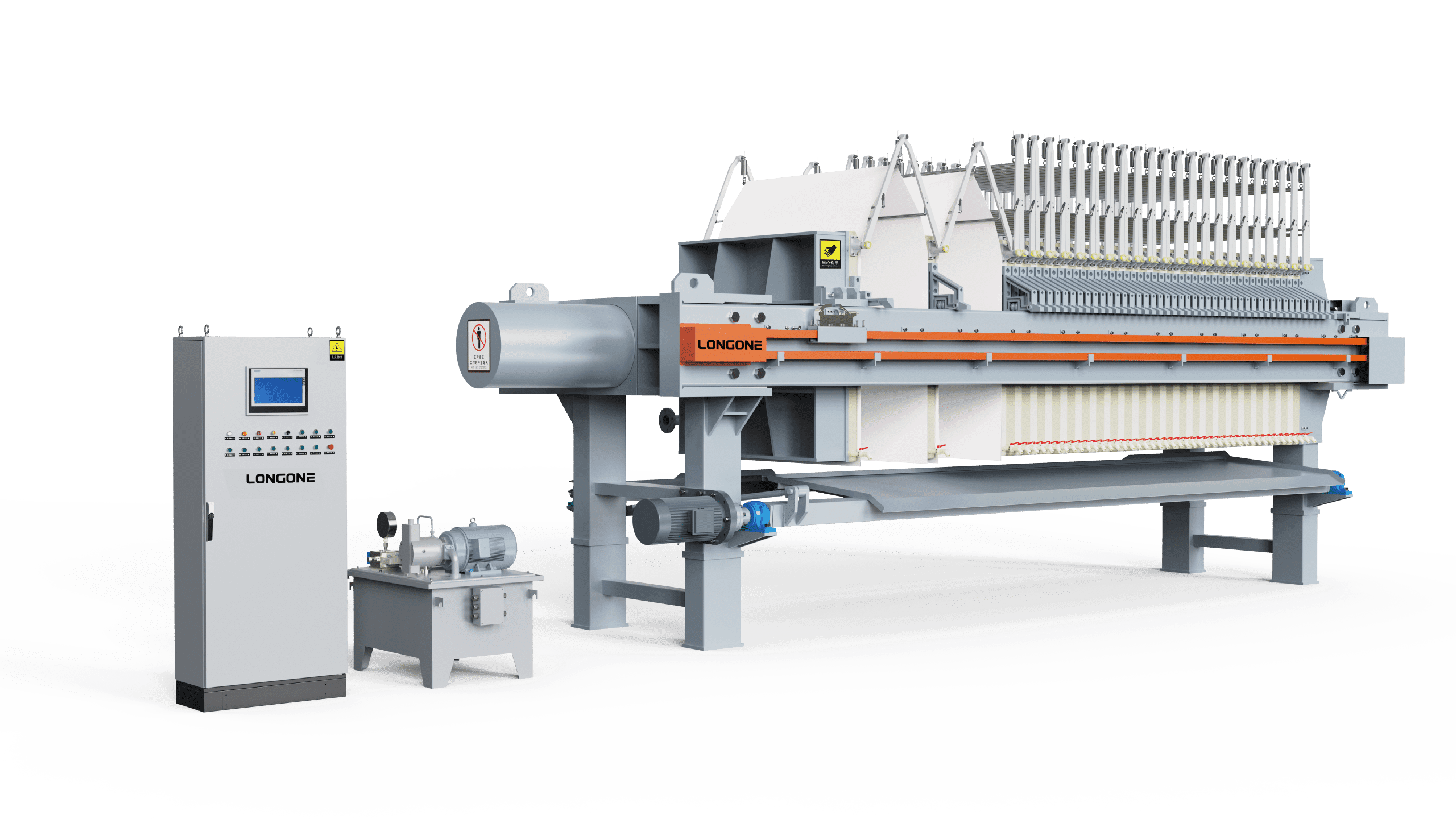

Автоматический фильтр-пресс
Автоматические фильтр-прессы сокращают количество ручных операций за счет автоматизации таких функций, как:
- Гидравлическое закрытие
- Подача навозной жижи
- Отверстие пластины
- Выгрузка торта
- Смещение пластины
- Мойка фильтровальной ткани
- Работа поддона для сбора капель
Автоматические системы особенно ценны для крупных заводов, высокочастотных циклов фильтрации и предприятий, которые хотят снизить трудозатраты.
Автоматизация не меняет фундаментального принципа фильтрации. Напротив, это повышает стабильность работы, производительность и безопасность.
Для чего используется фильтр-пресс?
Фильтр-прессы используются во многих отраслях промышленности, поскольку фильтрация под давлением позволяет обрабатывать широкий спектр типов суспензий.
Очистка сточных вод
Одним из наиболее распространенных применений является обезвоживание осадка.
В процессе очистки сточных вод часто образуется осадок, содержащий большое количество воды. Транспортировка и утилизация этого осадка с высоким содержанием влаги может быть дорогостоящей.
Фильтр-пресс удаляет часть жидкости и производит более концентрированный осадок, помогая уменьшить объем осадка и затраты на его утилизацию.
Горное дело и переработка полезных ископаемых
При добыче полезных ископаемых образуются большие объемы минерального шлама.
Фильтр-прессы могут использоваться для:
- Обезвоживание хвостов
- Фильтрация концентрата
- Восстановление технологической воды
- Добыча ценных полезных ископаемых
Снижение содержания воды может облегчить транспортировку минеральных продуктов, позволяя при этом возвращать воду в производственный процесс.
Химическая обработка
Химические заводы часто работают со суспензиями, содержащими соли, катализаторы, пигменты, гидроксиды металлов, кристаллы или продукты реакций.
Фильтр-прессы могут использоваться для регенерации, очистки, очистки сточных вод и отделения побочных продуктов.
Поскольку химические суспензии могут содержать кислоты, щелочи, растворители, соли или коррозионные вещества, совместимость материалов особенно важна.
Металлургия и Гидрометаллургия
В процессе обработки металлов могут образовываться шламы, содержащие ценные металлы или металлосодержащие остатки.
Фильтр-прессы могут помочь отделить твердые частицы от выщелачивающих растворов, восстановить осажденные металлы и обезвоживать технологические остатки.
Производство продуктов питания и напитков
Фильтр-прессы также могут использоваться в некоторых отраслях пищевой промышленности, где необходимо отделить твердые вещества от жидких продуктов.
Фильтровальные пластины, фильтровальная ткань, уплотнения и другие контактные материалы должны соответствовать требованиям гигиены и совместимости конкретного процесса.
Фармацевтическая и специальная обработка
В фармацевтической и химической промышленности можно использовать фильтр-прессы для тщательно контролируемого разделения твердой и жидкой фаз.
Для этих процессов могут потребоваться конструкции из нержавеющей стали, специальные фильтрующие материалы, закрытые конструкции, системы промывки осадка или другие индивидуальные конфигурации.
Важным моментом является то, что фильтр-пресс не всегда существует просто для производства сухих отходов.
В некоторых процессах ценным продуктом является осадок на фильтре.
В других ценным продуктом является фильтрат.
А при очистке сточных вод основной целью может быть сокращение объема материалов, требующих утилизации.
Как выбрать правильный фильтр-пресс?
Выбор фильтр-пресса следует начинать с фильтруемого материала, а не просто выбирать машину по размерам пластин.
Фильтр-пресс, который хорошо работает с одним раствором, может работать совсем по-другому с другим.
Перед выбором оборудования следует оценить несколько факторов.
Концентрация твердых частиц в суспензии
Процент твердых частиц в подаваемой суспензии оказывает большое влияние на заполнение камеры и время цикла фильтрации.
Пульпа с более высокой концентрацией твердых веществ может заполнить камеры относительно быстро, в то время как очень разбавленная суспензия может потребовать значительно большего объема подачи для производства того же количества фильтрационной корки.
Размер частиц
Распределение частиц по размерам влияет на проницаемость кека и скорость фильтрации.
Более крупные частицы часто образуют относительно проницаемые лепешки, которые позволяют жидкости легче проходить.
Очень мелкие частицы могут образовывать плотные лепешки с высоким сопротивлением, что приводит к замедлению фильтрации.
Вязкость суспензии
Жидкости с более высокой вязкостью обычно проходят через фильтрационный осадок и ткань медленнее.
Изменения температуры также могут влиять на вязкость, а это означает, что эффективность фильтрации может значительно различаться в разных условиях эксплуатации.
Химическая совместимость
При выборе фильтрующих пластин, фильтровальной ткани, трубопроводов, клапанов, уплотнений и защиты корпуса необходимо учитывать pH, химический состав, растворители, соли, кислоты и щелочи, присутствующие в суспензии.
Для высококоррозионных применений могут потребоваться коррозионностойкие материалы для достижения приемлемого срока службы оборудования.
Требуемая производительность фильтрации
Требуемое количество суспензии, перерабатываемой в час или в день, имеет важное значение при определении площади фильтрации и размера машины.
Однако фильтрующую способность не следует оценивать только по объему суспензии.
Также необходимо учитывать количество твердых частиц на фильтре, плотность осадка, время цикла, толщину осадка и график работы.
Требуемая влажность осадка
Различные применения требуют разной степени сухости кека.
Если осадок на фильтре просто выгружается поблизости, умеренная влажность может быть приемлемой.
Если жмых необходимо транспортировать на большие расстояния, утилизировать по весу, термически сушить или повторно использовать в качестве продукта, более низкое содержание влаги может обеспечить значительную экономическую выгоду.
В таких ситуациях стоит рассмотреть возможность использования мембранного фильтр-пресса.
Размер фильтрующей пластины и глубина камеры
Пластины большего размера обеспечивают большую площадь фильтрации, а глубина камеры влияет на количество осадка, который может накапливаться во время каждого цикла.
Увеличение объема камеры не гарантирует автоматически более высокую производительность, поскольку более толстые лепешки также могут увеличить сопротивление фильтрации.
Поэтому правильная конфигурация пластин и камер должна основываться на фактическом поведении фильтрации шлама.
Выбор фильтрующей ткани
Фильтровальную ткань следует выбирать в соответствии с удержанием частиц, проницаемостью, отделением осадка, химической стойкостью, температурой и требованиями к очистке.
Правильно выбранная фильтровальная ткань может улучшить прозрачность фильтрата, сократить время фильтрации, уменьшить засорение ткани и улучшить выход осадка.
Рабочее давление
Более высокое давление может улучшить обезвоживание во многих случаях, но давление не следует рассматривать как единственный показатель эффективности фильтр-пресса.
Проницаемость осадка может уменьшаться по мере того, как частицы становятся все более сжатыми.
Для некоторых материалов работа при неоправданно высоком давлении может привести лишь к небольшому улучшению влажности кека, одновременно значительно увеличивая время цикла и нагрузку на оборудование.
Время цикла
Производительность зависит от полного цикла фильтрации, а не только от времени фильтрации.
Полный цикл может включать:
- Закрытие пластины
- Подача навозной жижи
- Фильтрация
- Мембрана сжимающая
- Выдувание воздуха
- Мытье торта
- Отверстие пластины
- Выгрузка торта
- Очистка фильтровальной ткани
Поэтому лучший фильтр-пресс – это не обязательно машина, производящая максимально сухой осадок. Это система, которая обеспечивает требуемый результат разделения при экономичном и повторяемом времени цикла.
По возможности перед окончательным определением размеров оборудования следует проводить лабораторные фильтрационные испытания или пилотные испытания с использованием фактического раствора.
Заключение
Фильтр-пресс — это система разделения твердой и жидкой фаз с приводом под давлением, в которой используются фильтрующие пластины и фильтровальная ткань для разделения шлама на фильтрационный осадок и фильтрат.
Принцип его работы прост: суспензия поступает в герметичные фильтрационные камеры, жидкость проходит через фильтровальную ткань, а твердые частицы остаются, постепенно образуя фильтровальную корку. По мере роста осадка сопротивление фильтрации увеличивается до тех пор, пока камеры не заполнятся и осадок не будет выгружен.
Однако для достижения эффективной фильтрации требуется гораздо больше, чем просто применение высокого давления.
Концентрация твердых частиц суспензии, размер частиц, вязкость, химический состав, рабочая температура, конструкция фильтрующей пластины, проницаемость фильтровальной ткани, глубина камеры, площадь фильтрации, давление подачи, необходимая влажность осадка и время цикла - все это влияет на конечный результат.
Вот почему выбор фильтр-пресса всегда должен основываться на реальных условиях процесса и целях фильтрации.
Для некоторых объектов приоритетом является сокращение объёмов вывоза шлама. Для других это извлечение ценных твердых веществ, получение прозрачного фильтрата, переработка технологической воды или получение фильтрационного кека с низким содержанием влаги.
Выбор правильных фильтровальных пластин, фильтровальной ткани, площади фильтрации и конфигурации оборудования может значительно повысить эффективность фильтрации и долгосрочную эксплуатационную надежность.
LONGONE предлагает фильтр-прессы, фильтрующие пластины, фильтровальные ткани и индивидуальные решения для разделения твердой и жидкой фаз для очистки сточных вод, горнодобывающей промышленности, химической обработки, металлургии и других промышленных применений. Если вы выбираете новый фильтр-пресс или заменяете фильтрующие пластины для существующей системы, предоставление информации о характеристиках вашего шлама, производительности обработки, рабочем давлении и необходимой влажности осадка может помочь определить более подходящее решение для фильтрации.
